Vertikale tipe outomatiese ronde houermerkingsmasjien

Hierdie masjien is van toepassing op sirkelvormige oppervlaketikettering, soos ronde houers, die beskrywing van die detailtoepassing soos volg:

Uitgawe	Toepassing van die aansoek
Toepaslike houer	Die volgende scenario's kan vir een masjien gekies word: 1) Ronde houer, soos ronde bottel 2) Sirkeloppervlakte, soos houer met 'n snit van 'n sirkelboog
Toepaslike etiket	Selfklevende etiket 1) Nie deursigtig as standaard nie 2) Deursigtig as opsioneel
Nommer van die etiket	1) 1 etiket 2) 2 etikette wat op een etiketrol gedruk is

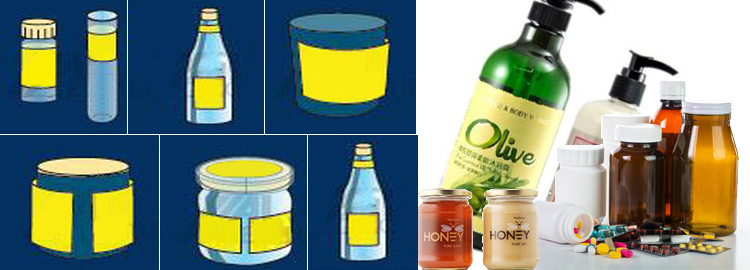

Hierna volg die verwysingstyl van houers:

Standaard funksies

• Geskik vir ronde houers, of houers met 'n gedeelte van sirkelboog-, sein- of dubbele etikettering

• Roesvrye staal 304 en hoëklas aluminiumlegering as konstruksie van die masjien

• Die etikettering en spanning van die etiket word meer stabiel as gevolg van unieke etikette. En verseker die akkuraatheid van die etikettering.

• Die professionele persoon etikettering toestel verhoog die kwaliteit van die etikettering. Om te verseker dat daar geen plooie of borrels is nie. En noukeurigheid van die oorvleuelende.

• Kalibrasieskale is 'n maklike toestel om vormvorms aan te pas

• PLC- en aanraakskerm-HMI-kontrole om intelligente werking en probleemopname te bewerkstellig

• Intelligente beheer, outomatiese foto-elektriese opsporing, met geen voorwerp geen etikettering, geen etiket-outokorreksie

Opsionele funksies

• Deursigtige opsporing sensor vir etikette

• Kodebalk aanlyn druk

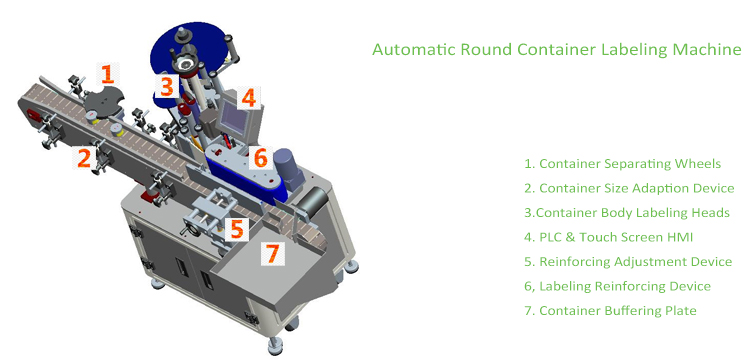

Volgens die PLC-parameterinstelling via die aanraakskerm HMI, word die houer vanaf die stroomop-proses, deur die vervoerband. Ry verby die houers wat die wiele skei,. Sinkoniseer met die houer en die opsporingstelsel vir etikette, die houer kry akkurate etikettering deur die etikette. Die etiketversterkingsapparaat sal die kwaliteit van die etikette as die laaste stap verseker.

Behalwe vir die ontwerp van die masjien, sal die sleutelkomponentkonfigurasie die kwaliteit van die masjien of stelsel bepaal, hieronder is die kortlyskonfigurasie van die sleutelkomponente:

Geen	komponente	Materiaal / kortlys
1	Programmeerbare logika-beheerder	Delta, Siemens, Mitsubishi, Panosonic
2	Raakskerm	Weinview, Siemens, Delta, Kinco, Panosonic
3	Stapper / Servo Motor	Teco, Delta, Panosonic, Leadshine
4	Frekwensie-omskakelaar	Delta, Schneider, Leadshine
5	Belangrike elektriese komponente	Schneider, Chint, Ls, Ark
6	Sleutelbeskerming en aflos	Schneider, DELIXI
7	Silinder, filter	Airtac, SMC
8	Fotoselle sensor	Outonika, Keyence, Leuze, Panosonic, Datalogic

Katalogus 1J-x-xxxxx
Beheermetode	outomatiese
Aantal etiket	1 as die standaard, of 2 etikette wat op dieselfde etiketrol gedruk is
Deursigtigheid van etiket	Ondeursigtige
gom	Self-Adhesive
Kodering / drukmasjien	uitsluit
Breedte van etiket	15-150 mm - Sluit die agterpapier in
Lengte van etiket	20-340mm
Etiketteringsnelheid	30-80 stuks / min vir normale motor 40-120 stuks / min vir servomotor
etikettering Verdraagsaamheid	+/- 1mm
Deursnee van die houer	25-100 mm
Rol buitenste deursnee	280mm-Max
Roller Binnediameter	76mm
Standaardspoed	Servomotor: 5 ~ 25m / min Stapmotor: 5 ~ 19m / min
Druk lug nodig	Nie van toepassing nie
Lugverbruik	Nie van toepassing nie
Kragvereiste	AC 220V 50/60 HZ
Elektrisiteitsverbruik	0.53Kw
Benaderde gewig (netto)	185 kg
Afmeting ('mm)	1950 * 1100 * 1300mm

Vergelyk prakties met die eenvoudige masjien in die mark; ons fokus meer op die besonderhede, die voordele soos aangedui in die volgende tabel:

Benaming teiken	Ons ontwerp
Geen plooie	Redelike etiketgeleidingsapparaat, sluit in a) Etiket lei en trek b) Die handhawing van etikettespanning, c) etiket-skeidingsprosesse
Geen borrels nie	Redelike toestelle vir etikettering en versterking
Akkurate etikettering	a) Sensor vir opsporing van etikette van hoë gehalte en posisie b) Positiewe verstellingtoestel vir houer c) Etikettering van sinchronisasiebeheer
Buigsame werking	a) Pedaalbeheer / outomatiese opsporing b) Enkele of dubbele etikette c) Kodedruk kan geïntegreer word d) Buigsame programmering deur PLC e) Noodsaaklike beskerming, soos kortsluiting, oorbelasting, ens

dokumentasie

Om u produkte gemaklik te laat verstaan, is die volgende dokumente beskikbaar, maar nie beperk nie, wat tydens die aankoopstadium voorsien word

Geen	dokument	kode	beskrywing
1	Produkkeusehandleiding	SG	Om die geskikte produkte vir die klante te selekteer of aan te pas volgens die terugvoer van die keurgids, wat projekagtergrond, parameters en ander klante se vereistes insluit
2	Produkte profiel	PP	Om die kliënte die oorsig van die produkte te laat verstaan, dek gedeeltes van basiese funksies, toepassing, konstruksie, tipiese produkte, goedkeurings en opsionele funksies
3	Installasie instruksie	IN	Om die stap van installering van die toerusting te verduidelik, en ook ingebruikneming van instruksies in te sluit
4	Gebruikers gids	UM	Om die inhoud van Operasie en onderhoud en probleemoplossing te dek

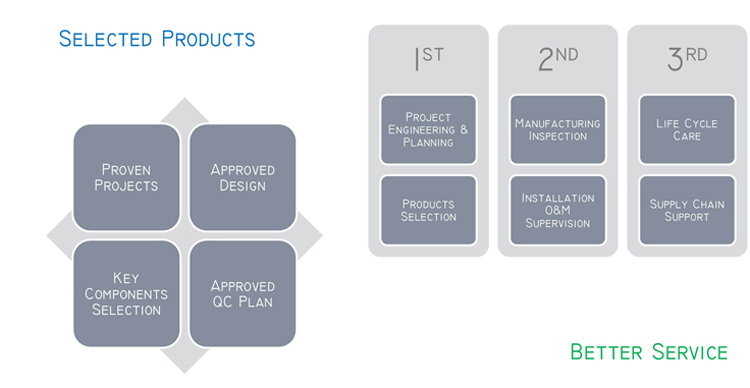

Ons Dienste

Aanpassing

Aanpassingsfilosofie

Die produk wat demonstreer, voldoen moontlik nie aan u vereistes nie, ons filosofie is om u werklike behoefte aan te pas, om die ledige kapasiteit en funksie te verminder. Om u prestasie en gebalanseerde produkte te lewer. Hierna sal die faktore in ag geneem word tydens die aanpassing:

• Deursigtige opsporing sensor vir etikette

• Kodebalk aanlyn druk

Keusehandleiding

Seleksiegidse is beskikbaar vir sirkulasie, kontak ons om produkte te selekteer en ondersteuning te gee vir aanpassing.

Verklaring

• Die foto's wat in hierdie profiel gedemonstreer word, verteenwoordig produkte van reeks en onderhewig aan die nuutste of pasgemaakte ontwerp
• As gevolg van die groot aantal dokumente wat opgedateer word, sal die inligting in hierdie profiel moontlik nie betyds opgedateer word nie. Kontak asb met ons kliëntediens vir die nuutste weergawe.
• Die funksies of funksies verskyn in hierdie profiel onderhewig aan die addisionele beskrywing van die aanhaling
